信息摘要：
前篇三川宏電鍍過濾機廠家小編分享了關于什么是霍爾槽實驗，它是一種能快速地解決電鍍生產線槽液的問題實操辦法，今兒個，咱們一起探討關于霍爾試片判…
前篇三川宏
電鍍過濾機廠家小編分享了關于什么是霍爾槽實驗，它是一種能快速地解決電鍍生產線槽液的問題實操辦法，今兒個，咱們一起探討關于
霍爾試片判定的一些知識。
這里，三川宏電鍍過濾機廠家小編以鍍錫為例，咱們先看背面的異?，F(xiàn)象，再判定可能造成的原因。
a、從霍爾試片的背面中間剖開，再看高電流密度區(qū)（添加劑）與低電流密度區(qū)（開缸劑）有沒有失去平衡，（如往低電流密度區(qū)縮小是開缸劑不足，往高電流密度區(qū)縮小是添加劑不夠）。

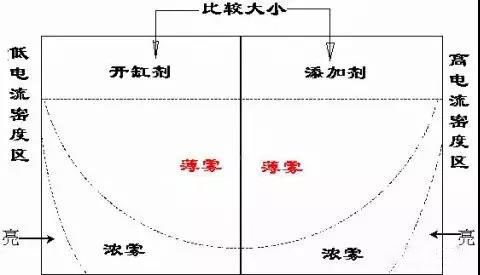

b、看三層云分布，正常霍爾試片背面會出現(xiàn)三層云（亮層、濃霧層、薄霧層）如下圖：
c、若全是濃霧層或無量，主要分析原因是添加劑或補充劑不夠、酸不足。
d、若都是薄霧，且將要收縮，分析原因是酸過量或添加劑過量。
e、出現(xiàn)三層云，向中間凹進去的情況，主要因素有主鹽不夠、沉積速率不夠，速率原因可能是添加劑過量或不足，酸不夠等因素。
本期，三川宏電鍍過濾機廠家小編先帶大家一道了解關于霍爾試片判定的背面解析，下期咱們繼續(xù)！
三川宏手機站
三川宏公眾號
